传感器一般是要固定在被测物的表面，且传感器底面与被测物表面要完全紧密贴合。传感器的固定方法有很多钟，比如螺钉、磁吸、胶粘等。其中安装效果比较好的有螺钉固定和磁吸固定。当被测物表面有磁性时，可以优先考虑磁吸附夹具，它无需破坏被测物结构，安装简单，方便拆卸。
加速度传感器夹具
序号 | 型号 | 尺寸(mm) | 吸附力(N) | 最高使用温度(℃) | 基座 | 安装螺钉 |
1 | MH-09A | Φ9×5 | 4 | -20~+100 | 非绝缘 | M3 |
2 | MH-20 | Φ20×10.5 | 80 | -20~+100 | 非绝缘 | M6 |
3 | MH-24 | Φ24×14 | 120 | -20~+100 | 非绝缘 | M6 |
4 | MH-241H250 | Φ24×15 | 120 | -20~+250 | 非绝缘 | M6 |
5 | MH-201R | Φ20×11 | 80 | -20~+80 | 绝缘 | M6 |
6 | MH-241R | Φ24×12 | 120 | -20~+80 | 绝缘 | M6 |

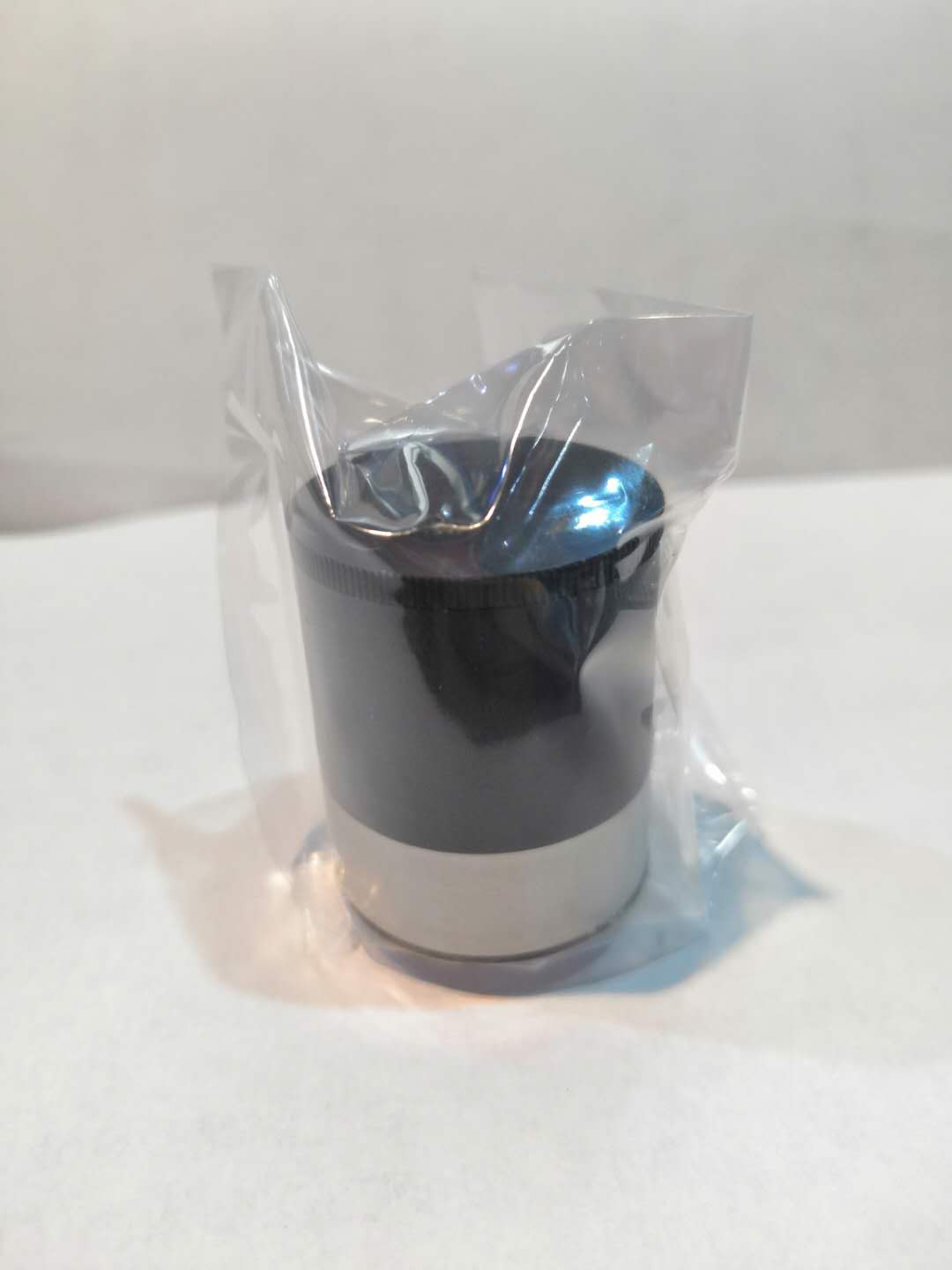

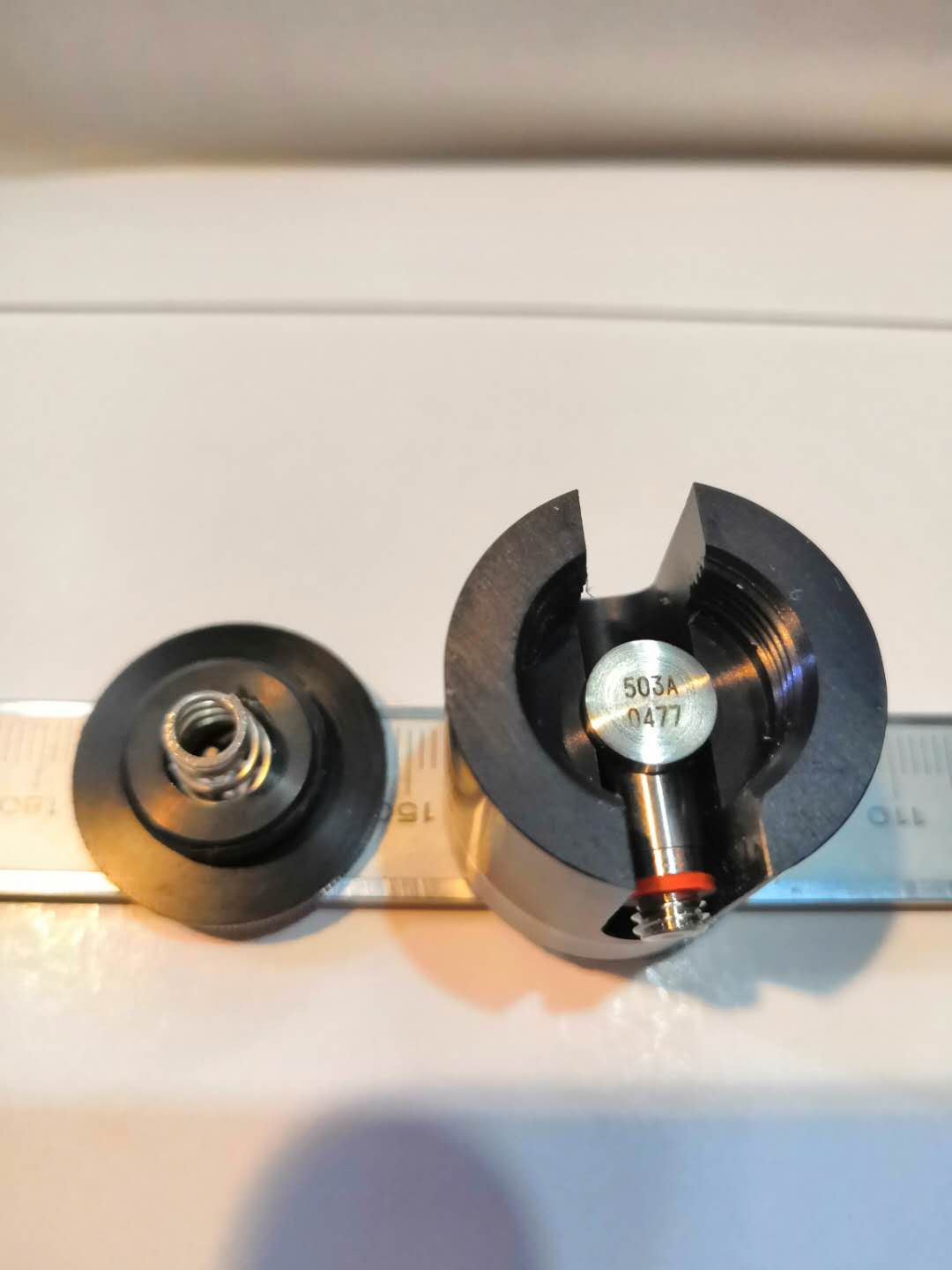

声发射传感器夹具
序号 | 型号 | 适合传感器 | 吸附力(N) | 最高使用 温度(℃) | 尺寸(mm) | 弹簧压力 (N) | 重量gm |
1 | MH-40S | S型 | 80 | -20~+80 | Φ40×43H | 20 | 270 |
2 | MH-40D | D型 | 80 | -20~+80 | Φ40×43H | 20 | 270 |
3 | MH-15 | A, AD型 | 100 | -20~+80 | Φ25×30H | 15 | 46 |
4 | MH-16 | A, AD型 | 50 | -20~+80 | Φ25×27H | 10 | 31 |
5 | 1045SWA-MH | 1045SWA | 80 | -20~+80 | Φ40×54H | 20 | 260 |
Q：选用磁吸附夹具进行固定的话，传感器底部是否还需要涂抹耦合剂？
A：磁吸附夹具只是将传感器牢牢固定在被测物表面，安装前还是建议在传感器底部均匀涂抹一层耦合剂，以杜绝接触面之间的间隙，从而降低超声波信号的衰减。
