声发射检测系统

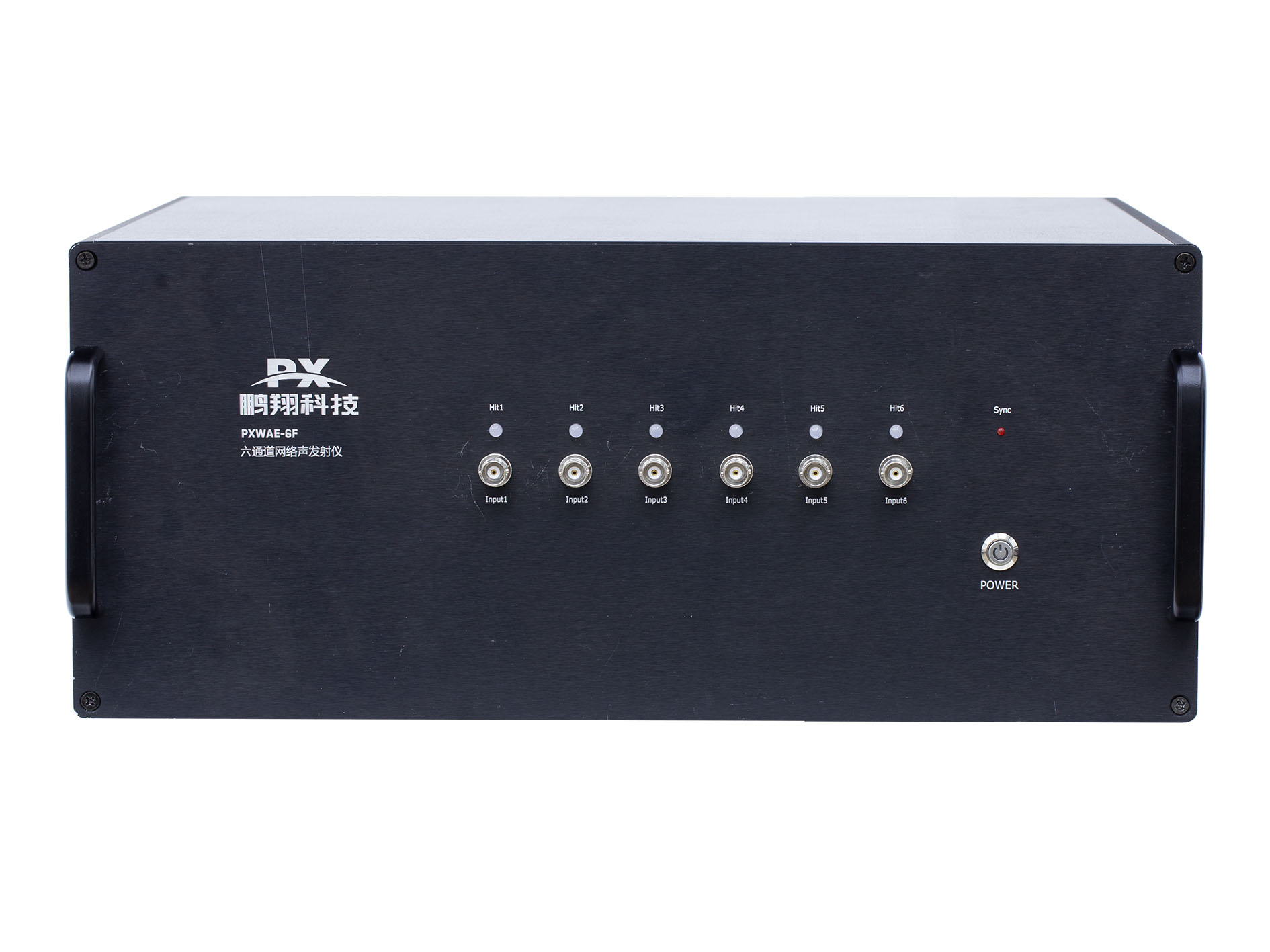

(1)PXWAE-6F是鹏翔科技针对远程和分布式声发射检测应用而开发的一款高精度的网络版数字化声发射采集器，该采集器具有6个独立的声发射通道，24bit采样精度，2.5MS/s通道采样率，数据传输采用百兆网接口，还可使用网线供电，只需一根网线即可实现高速数据传输和供电，非常适合远程和分布式的声发射信号采集。
(2)板载了Xilinx公司的Z7FPGA，实现了声发射特征参数、波形和波形流的实时提取与传输。内含操作系统，支持独立工作，定制版本支持SD卡离线采集存储功能，最大支持128G。
(3)拥有6个独立的高速实时采集通道,并且多个采集器的声发射和外参数通道均可累加使用。
(4)支持交换机组网同步采集，可使用网线同步(间隔100米内)。
特点：
24 Bit高采样精度
每通道2.5MsD采样率
频率带宽20kHz-400kHZ
标准快速以太网传输
12v@800mA低功耗设计
10层高密PCB工艺，产品稳定可靠
| 电气参数 | 通道数 | 6 |
| 采样精度 | 24Bit（最小量化台阶为1.19微伏） | |
| 采样率 | 2.5MS/s | |
| 采样率设置 | 78.125k、312.5k、625k、1.25M、2.5MS/s | |
| 信号频率带宽 | 20KHz~ 400KHz | |
| 数据通过率 | 7MB/s(百兆网接口） | |
| 信号输入范围 | ±100mV | |
| 动态范围 | >85 dB | |
| 最大信号幅度 | 100dB (前置放大器40dB增益时） | |
| 特征参数提取 | 到达时间、门槛、上升时间、幅度、下降时间、能量、振铃计数、峰值时间、平均频率、峰值频率、信号主频、RMS、ASL、持续时间、阻尼 | |
| 物理及环境参数 | 外壳材质及尺寸 | 全铝机壳（宽480*高180*深356mm） |
| AE接线端子 | BNC*6 | |
| 工作温度 | 0~55℃ | |
| 存储温度 | -20~60℃ | |
| 重量 | 9.65kg |
