声发射检测系统

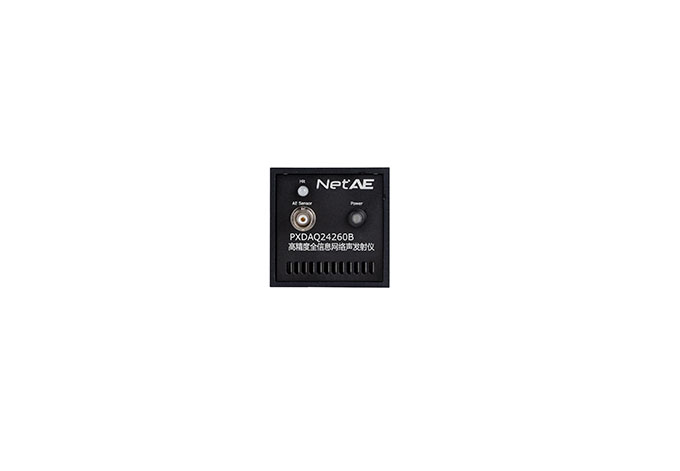

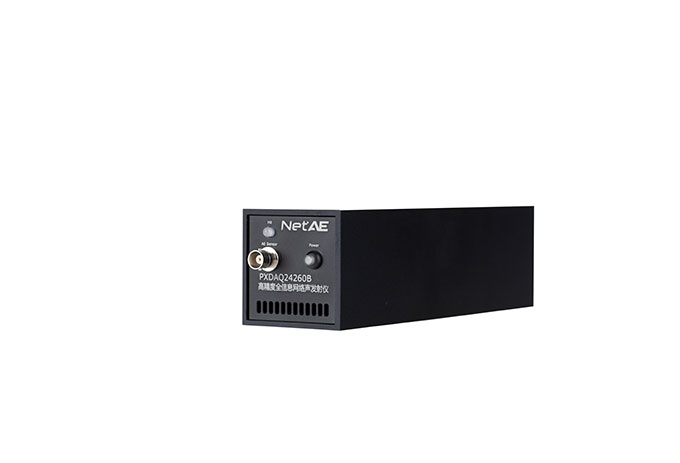

(1)PXDAQ24260B是鹏翔科技针对远程和分布式声发射检测应用而开发的一款高精度的网络版数字化声发射采集器，该采集器具有1个独立的声发射通道，24bit采样精度，2.5MS/s通道采样率，数据传输采用百兆网接口，还可使用网线供电，只需一根网线即可实现高速数据传输和供电，非常适合远程和分布式的声发射信号采集。
(2)PXDAQ24206B板载了Xilinx公司的Z7FPGA，实现了声发射特征参数、波形和波形流的实时提取与传输。内含操作系统，支持独立工作，定制版本支持SD卡离线采集存储功能，最大支持128G。
(3)每个PXDAO24260B拥有1个独立的高速实时采集通道,并且多个采集器的声发射和外参数通道均可累加使用。
(4)PXDA024260B支持交换机组网同步采集，可使用网线同步(间隔100米内)。
特点：
24 Bit高采样精度
每通道2.5MsD采样率
频率带宽20kHz-400kHZ
标准快速以太网传输
12v@800mA低功耗设计
10层高密PCB工艺，产品稳定可靠
| 电气参数 | 通道数 | 1 |
| 采样精度 | 24Bit（最小量化台阶为1.19微伏） | |
| 采样率 | 2.5MS/s | |
| 采样率设置 | 78.125k、312.5k、625k、1.25M、2.5MS/s | |
| 信号频率带宽 | 20KHz~ 400KHz | |
| 数据通过率 | 7MB/s(百兆网接口） | |
| 信号输入范围 | ±100mV | |
| 动态范围 | >85 dB | |
| 最大信号幅度 | 100dB (前置放大器40dB增益时） | |
| 特征参数提取 | 到达时间、门槛、上升时间、幅度、下降时间、能量、振铃计数、峰值时间、平均频率、峰值频率、信号主频、RMS、ASL、持续时间、阻尼 | |

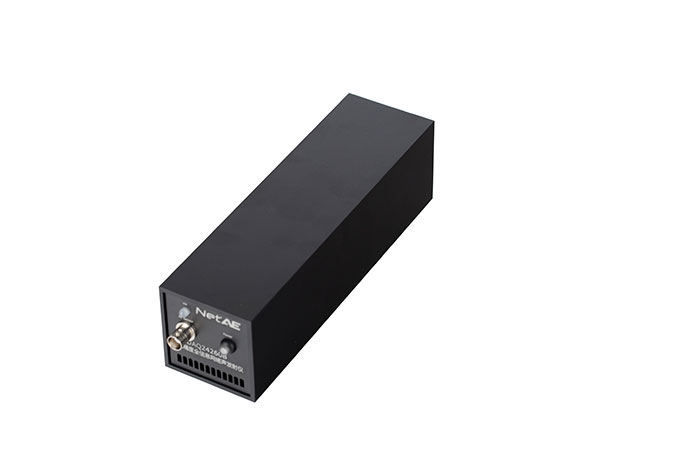

| 物理及环境参数 | 外壳材质及尺寸 | 全铝机壳（宽60*高60*深208mm） |
| AE接线端子 | BNC*1 | |
| 工作温度 | 0~55℃ | |
| 存储温度 | -20~60℃ | |
| 重量 | 840g |
问题1：一套完整的声发射系统有哪些部分组成？

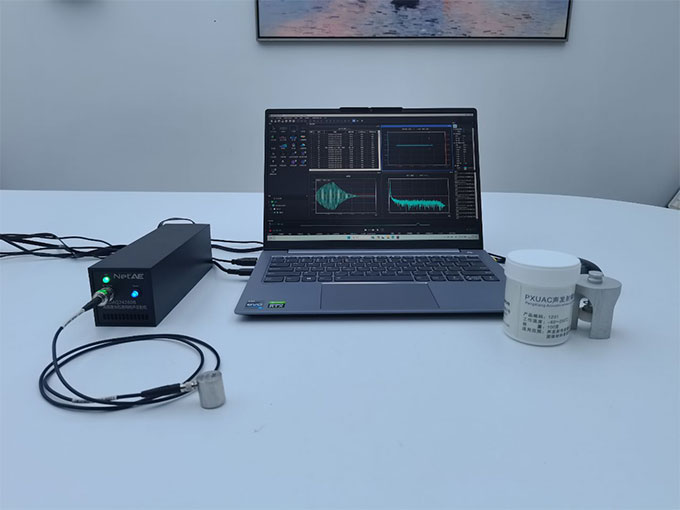

答：一套完整的声发射系统是由声发射传感器、电压前置放大器、声发射采集器、电脑采集分析软件、连接线缆、传感器安装夹具、耦合剂等相关配件组成。
问题2：声发射系统应该如何选型？
答：声发射系统选型主要选择：1.合适响应频率范围、尺寸、工作耐温的声发射传感器；2.声发射采集器通道数量（监测对象的尺寸结构、布置多少监测点位，是否需要声源定位等）
问题3：PXDAQ24260B单通道网络声发射仪可组多少通道声发射系统？如何选择通道数？
答：PXDAQ24260B单通道网络声发射仪可按需组合多通道系统，标准数量组合有2/4/6/8通道，更多通道数可定制；
声发射系统通道数的选择和监测范围、声源定位需求等有关；
单通道声发射仪只有1个通道，主要用于对单点或者小区域的检测、监测等，一般无法完成对信号源位置的定位；
双通道或更多通道的声发射仪称为多通道声发射仪，可以完成对较大区域的检测、监测，可完成在线状区域内声发射信号源的定位；
三通道声发射仪器除可完成上述功能外，还可以完成平面区域内声发射信号源的定位；超过3个则可以完成更大区域内信号源的检测、监测及对上述区域内的声发射信号源的多种算法的定位，如：立方体、球形、圆柱形等特定外形设备。
问题4：PXDAQ24260B单通道网络声发射仪是如何组合多通道网络声发射仪？
答：PXDAQ24260B单通道网络声发射仪为百兆网数据接口，通过多口网络交换机（增加同步采集模块）上行连接到电脑，多口网络交换机一般选择为千兆网口。
