声发射检测系统
谐振式声发射传感器利用内部压电陶瓷元件的机械共振而达到高灵敏度。一般共振频率在60kHz~1MHz之间，要求更低频率时可采用压电型加速度传感器的结构。
声发射传感器能探测到人类不能感知到的危险信号，已广泛应用于产品质量的安全检测到大型建造物的安全监测等各个领域。
PX声发射传感器选型指南：
型号 | 谐振频率 KHz | 频率带宽 KHz | 峰值灵敏度 dB | 尺寸 mm | 工作温度 ℃ | 特性 |
PXR03 | 30 | 20~110 | ＞70 | Ø22*25 | -20~70 | 谐振式 |

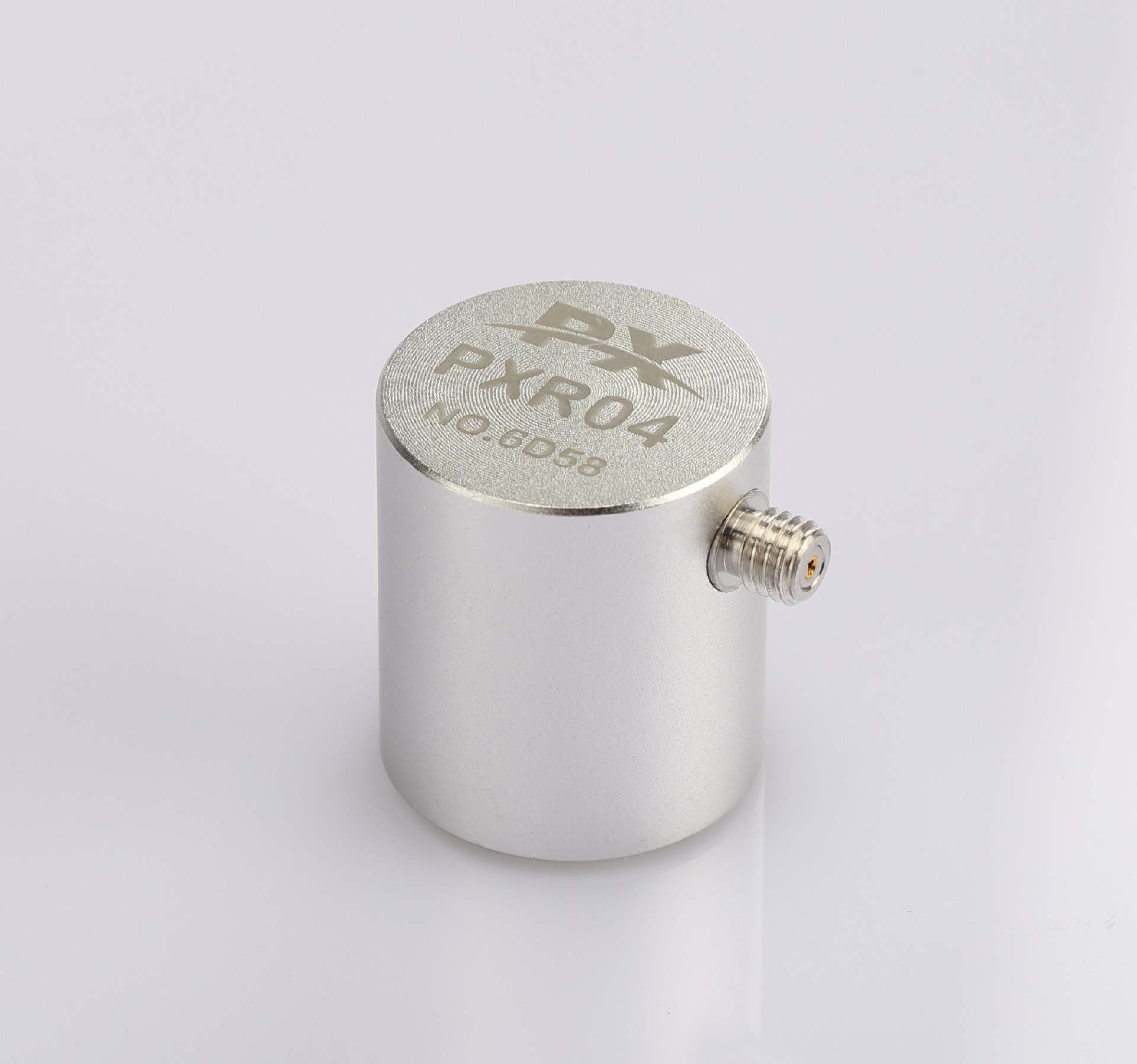

PXR04 | 40 | 30~140 | ＞70 | Ø22*25 | -20~70 | 谐振式 |
PXR15 | 150 | 100~400 | ＞67 | Ø18*18 | -20~70 | 谐振式 |
PXR30 | 300 | 80~400 | ＞60 | Ø18*18 | -20~70 | 谐振式 |
PXR50 | 500 | 300~1000 | ＞60 | Ø18*18 | -20~70 | 谐振式 |
PXR03RMH | 30 | 20~140 | ＞70 | Ø25*20 | -20~70 | 自带磁吸底座 |

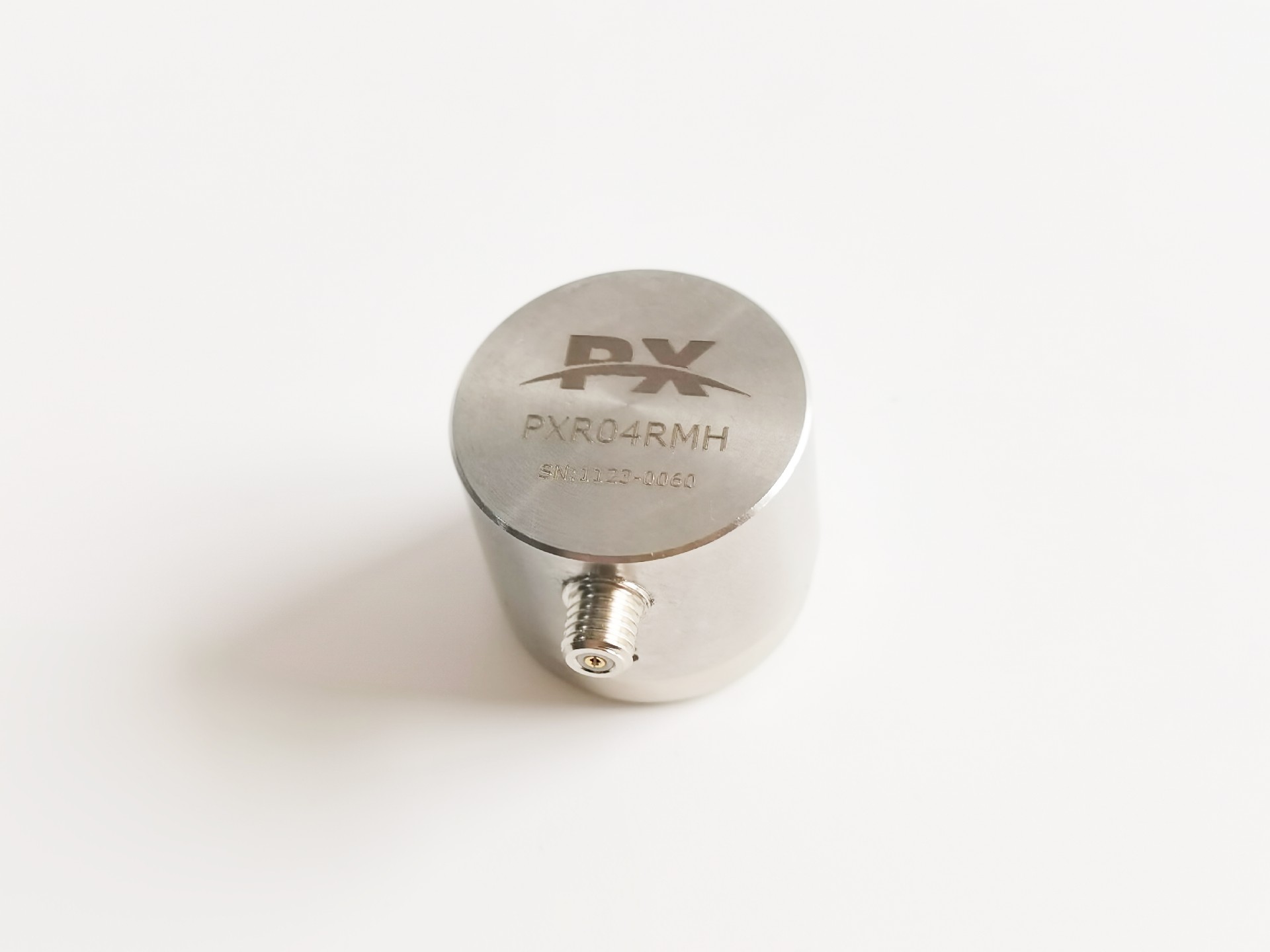

PXR04RMH | 40 | 30~140 | ＞70 | Ø25*20 | -20~70 | 自带磁吸底座 |
PXR15RMH | 150 | 100~400 | ＞67 | Ø25*18 | -20~70 | 自带磁吸底座 |
PXR04I | 40 | 30~140 | ＞110 | Ø30*45 | -20~70 | 内置40dB放大 |

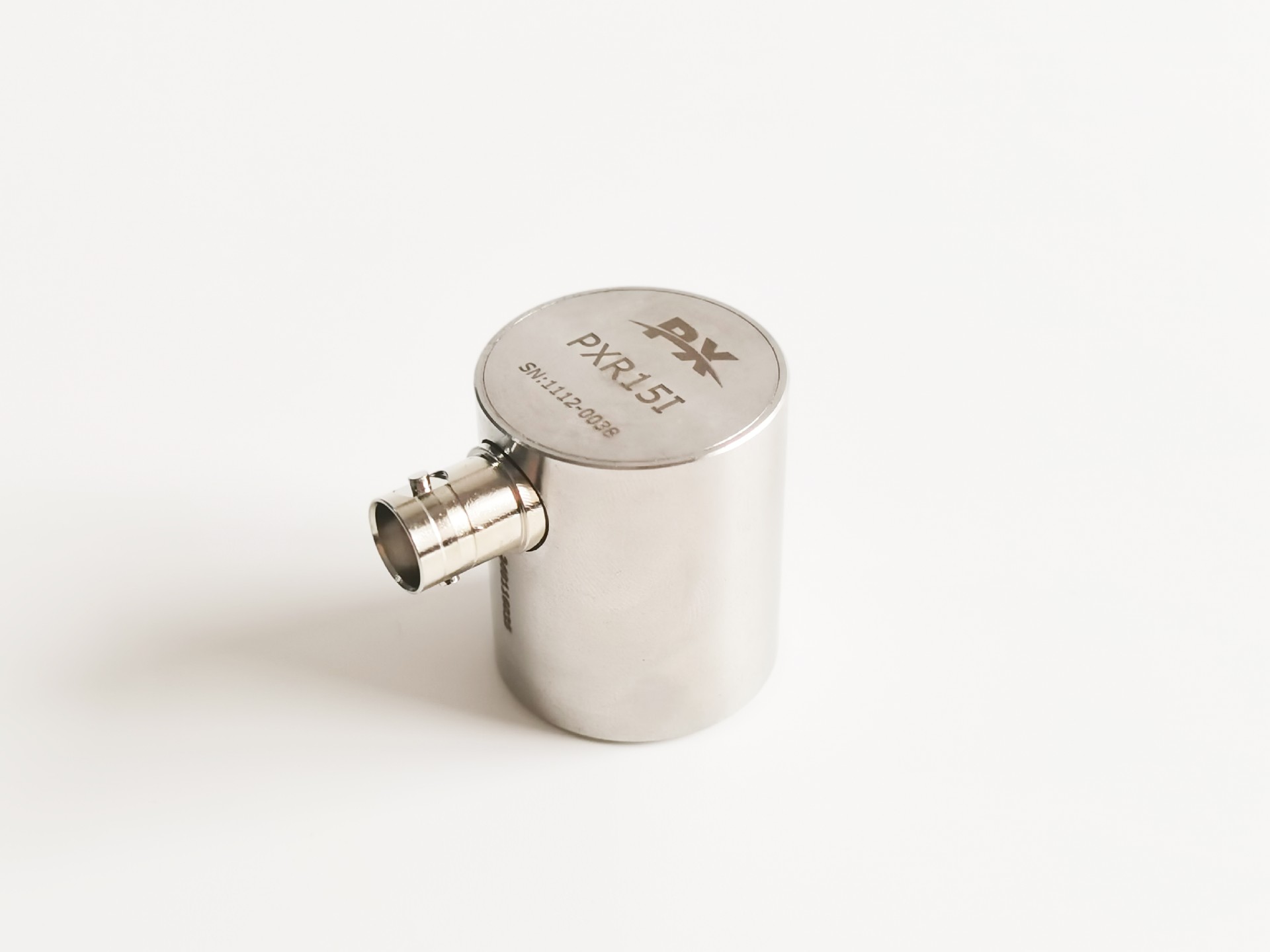

PXR15I | 150 | 100~400 | ＞107 | Ø30*35 | -20~70 | 内置40dB放大 |
PXR04H250 | 40 | 30~140 | ＞70 | Ø22*25 | -20~250 | 耐高温 |
PXR15H250 | 150 | 100~400 | ＞67 | Ø18*18 | -20~250 | 耐高温 |
PXR15M | 150 | 100~400 | ＞63 | Ø8*20 | -20~70 | 小微型 |
| PXR04A | 40 | 35~45 | ＞-44 | Ø30*32 | -20~70 | 空气耦合式 |
其他定制款 | …… | …… | …… | …… | …… | 防水型等 |
注：
*1声发射传感器频率带宽，均指10dB带宽；
*2声发射传感器灵敏度，dB单位为0dB=1V/(m/s)；空气耦合式为0dB=1V/Pa；
*3其他定制款，可按需定制不同结构、参数、使用场景等的声发射传感器。
Q：声发射传感器的原理是怎样的？输出形式是什么？
A：声发射传感器内部响应元件为压电陶瓷，具有压电效应和逆压电效应，可将接收到的声波信号转换为电压信号输出，输出信号为交流电压信号。
Q：声发射传感器应如何选型？
A：声发射传感器选型主要根据以下几个因素：
Ø 根据声源信号频率，选择合适谐振频率、频率带宽的声发射传感器；
Ø 监测位置的安装尺寸及温度，选择合适大小、工作耐温的声发射传感器；
Q：PXR系列声发射传感器型号代表了什么意义？
A：PXR系列声发射传感器由字母PXR＋两位数字组成，前面的字母PXR代表的是Peng Xiang Resonance sensor的缩写，后面两位数字代表的是谐振频率（10kHz单位），譬如PXR15就是谐振频率为150kHz的传感器，PXR04就是谐振频率为40kHz的传感器。
Q：PXR声发射传感器和其他厂家的前置放大器或声发射仪是否兼容？
A：市面上大多数声发射仪的传感器和前置放大器都是相互兼容的，PXR声发射传感器也兼容进口及国产等厂家声发射仪。
