富士传感器
选择合适的声发射传感器，可以接收到局部放电产生的超声波信号并将其转换为电信号传输给测量主机，通过定量和定位测量，对电气设备内的局部放电水平进行表征。
型号 | 谐振频率 | 灵敏度 | 尺寸mm | 相关特点 | 参考用途 |
AE503S | 50 kHz | 80 ±3 dB | φ20×20H | 单端M5接口 | 开关柜/GIS柜等 |

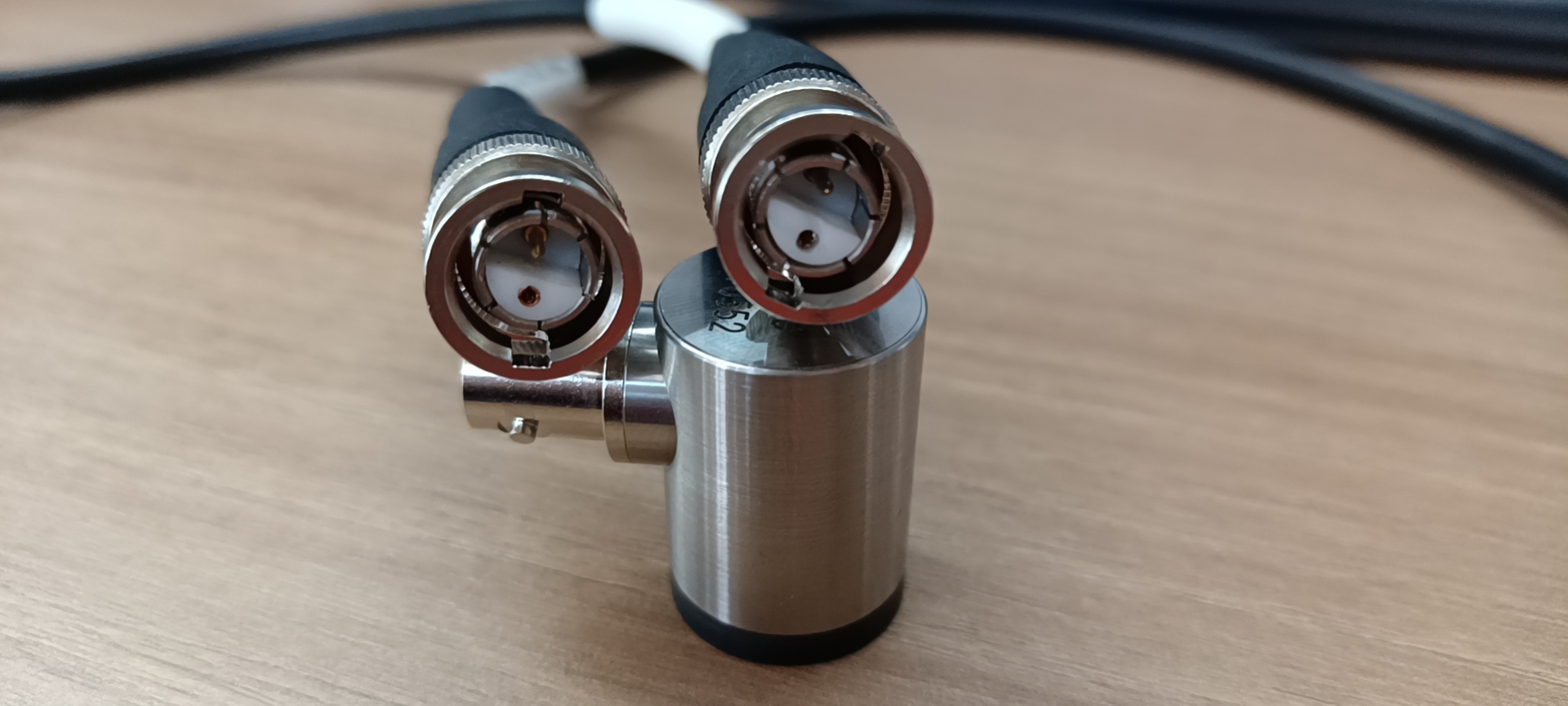

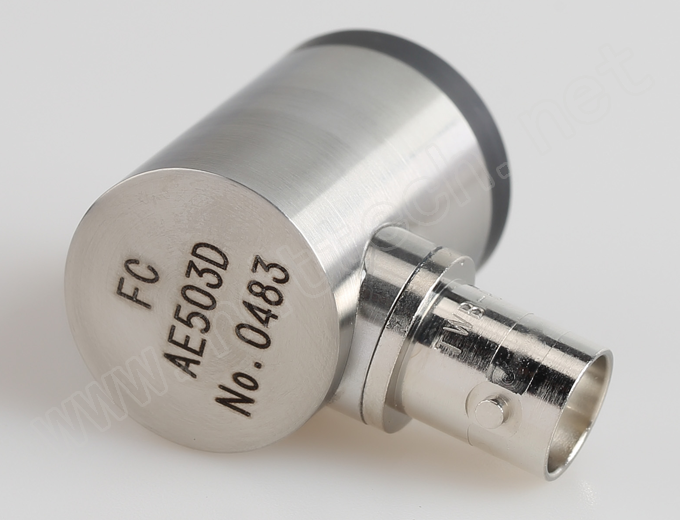

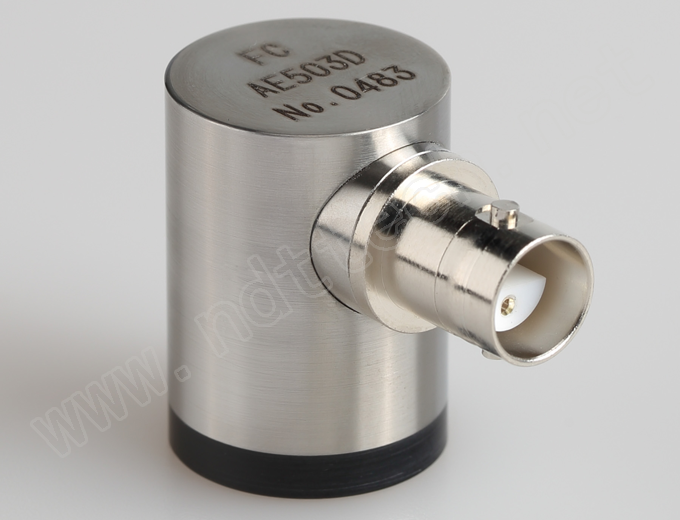

AE503D | 50kHz | 85 ±3 dB | φ20×28H | 差分双芯BNC | 开关柜/GIS柜等 |
AE144S | 140 kHz | 70 ±3 dB | φ20×20H | 单端M5接口 | 变压器等 |
AE503A | 50 kHz | 75 ±3 dB | Φ8×22.5H | 小体积 | 开关柜/GIS柜等 |
AE144A | 140 kHz | 71 ±3 dB | Φ8×17.5H | 小体积 | 变压器等 |
AE503SA40-BNC | 50 kHz | 121 ±3 dB | φ23.5×39.5H | 内置放大模块 | 开关柜/GIS柜等 |
AE144SA40-BNC | 140kHz | 112 ±3 dB | φ23.5×39.5H | 内置放大模块 | 变压器等 |
FUS-40E | 40kHz | -43 dB | φ16×12H | 空气耦合式 | 手持移动式局放仪 |
Q：如何判断不同的局放检测需要什么样的声发射传感器？
A：一般可根据局放设备释放超声波频带范围来选择合适的传感器，比如：
用于SF6气体绝缘电力设备的超声波检测仪，一般在20KHz~80KHz范围内；
对于充油电力设备的超声波检测仪，一般在80KHz~200KHz范围内；
对于非接触式的超声波检测仪，一般在20KHz~60KHz范围内。
