富士传感器
电荷放大器是将电荷输出型传感器的高阻抗电荷信号转换为低阻抗电压信号的可接入采集分析装置的在线驱动型前置放大器。富士提供了简易直连的紧凑型放大器和可用电池供电的放大器，以满足不同应用场景的需求。

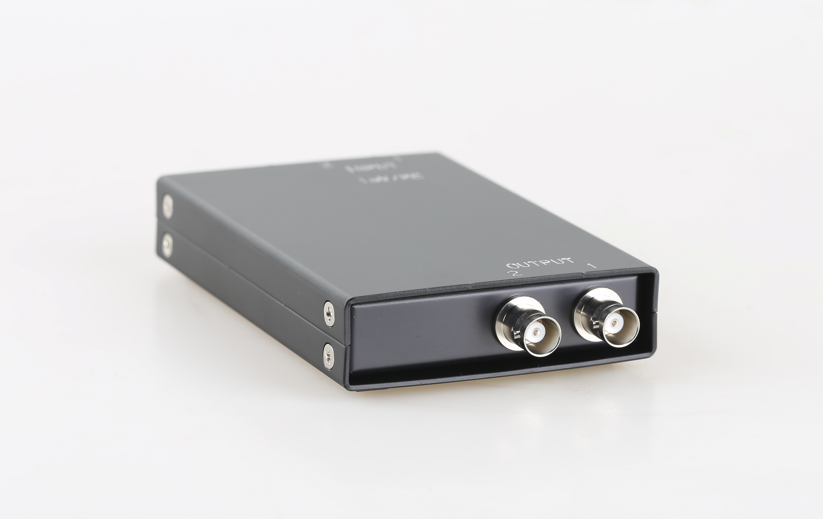

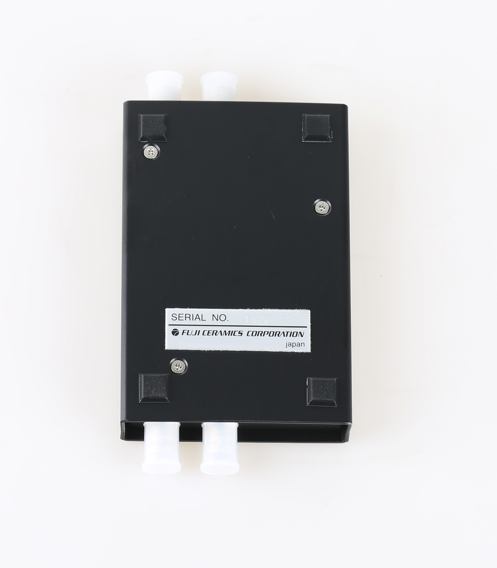

型号 | CAC1R0 | CAC100 | CAC500 | CAC101 | CA201 |
特征 | 测定直连型 | 测定直连型 | 双通道电荷放大器 | ||
增益 mV/pC | 1.0 ± 2.5% | 10 ± 5% | 50 ± 5% | 100 ± 5% | 1.0 ± 2% |
频率范围 Hz(±3dB) | 2~50,000 | 2~50,000 | 2~100,000 | 2~50,000 | 2~50,000 |
输出阻抗 Ω以下 | 200 | 500 | 100 | 100 | 50 |
最大输出电压 Vp-p以上 | 10 | 10 | 8.5 | 8.5 | 4 |
DC输出电压 V | 10±2 | 10±2 | 12±2 | 12±2 | - |
驱动电压 VDC | 18~36 | 18~36 | 18~27 | 18~27 | 2节9V干电池 |
驱动电流 mA | 2.0~20 | 2.0~20 | 2.0~20 | 2.0~20 | |
噪声电平 pCrms以下 | 0.05 | 0.05 | 0.15 | 0.15 | 100 μ Vrms |
使用温度范围 ℃ | 0~+50 | 0~+50 | 0~+50 | 0~+50 | -10~+80 |
输入接口 | Miniature(M5) | Miniature(M5) | Miniature(M5) | Miniature(M5) | BNC×2 |
输出接口 | BNC | BNC | BNC | BNC | BNC×2 |
外形尺寸 mm | Φ15×L35.5 | Φ15×L35.5 | Φ15×L48.5 | Φ15×L48.5 | W80×D120×H22 |
本体重量 gm | 20 | 20 | 25 | 25 | 260 |
Q：传感器连接电荷放大器之间的线缆选用低噪声类型的，还是普通的同轴电缆？
A：由于传感器的输出信号一般都比较微弱，所以使用时请注意选用低噪声线缆，避免传感器灵敏度的衰减。
